揭開貼片電感溫度過高失效的神秘面紗

在現代電子設備中，貼片電感廣泛應用于電源管理、信號處理和電磁干擾濾波等領域。然而，貼片電感的性能受到溫度的影響。溫度過高是貼片電感失效的主要原因之一，本文將詳細解析貼片電感溫度過高失效的原因、影響因素及應對措施，以幫助電子工程師和技術人員更好地理解和應對這一挑戰。

 貼片電感的基本概念

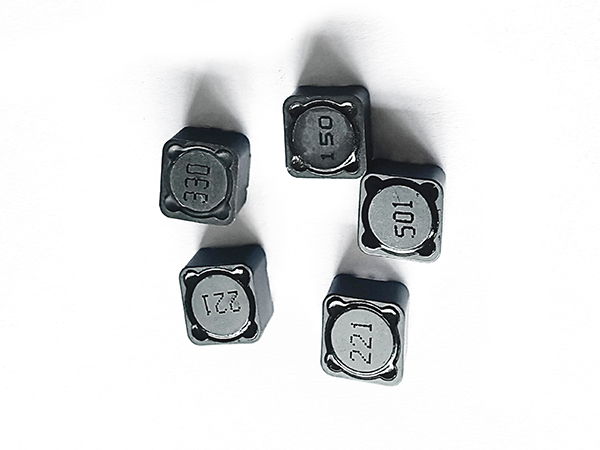

貼片電感是電子元件中一種重要的無源元件，通常由導線繞成的線圈和鐵氧體或空氣作為磁芯組成。與傳統電感器相比，貼片電感體積更小、安裝更方便，適合現代電子產品對小型化和高性能的需求。它們被廣泛應用于手機、計算機、通信設備、汽車電子等領域。

 貼片電感溫度過高的成因

 1. 自身熱量生成

在電流通過貼片電感時，電流與電感的內阻會產生熱量。這種熱量的生成是由于電流在電感內部的能量損耗，主要表現為按歐姆定律（I2R）產生的焦耳熱。當電流過大或某些設計不合理時，電感內部的溫度就會不斷上升。

 2. 外部環境因素

貼片電感的工作環境也對其溫度產生重大影響。環境溫度過高、通風不良、元器件布局不合理，都會導致電感散熱不良，從而引起溫度飆升。例如，在高溫車間或狹小的封裝內部，一旦散熱問題未能及時解決，就會導致電感溫度過高。

 3. 磁芯材料

貼片電感的磁芯材料對電感的性能和熱穩定性有直接影響。若采用的磁芯材料熱導率和耐溫性能不足，則在高溫條件下會加速材料的老化和性能下降，從而導致電感失效。

 4. 電感額定值超出

貼片電感在工作時會有一個額定電流的飽和，一旦超出就會導致電感過溫失效。在設計電路時，如果未正確選擇合適的電感參數，或者因負載變化而超負荷使用，都會造成電感溫度上升。

 貼片電感高溫失效的影響

 1. 性能下降

溫度過高會導致貼片電感的電感值和直流電阻（DCR）發生變化，從而影響其工作性能。這種性能下降會導致電路的信號失真和電源效率降低，進而影響整機的可靠性和性能。

 2. 壽命縮短

高溫環境會加速電感內部材料的老化，縮短其使用壽命。尤其是在長時間高溫運作下，電感的失效幾率大幅上升，一旦發生失效，將導致設備停機或功能故障，增加維護成本和用戶體驗的不良影響。

 3. 安全隱患

貼片電感失效還可能引發安全隱患，如短路和火災等。在溫度急劇升高的情況下，電感可能會受到熱損傷，甚至發生起火等危險情況，尤其是在未能及時采取措施的情況下。

 應對措施

 1. 選擇合適的電感參數

在設計電路時，應根據實際工作情況合理選擇貼片電感的額定電流與電壓參數，確保在工作條件下不會超出電感的額定值。同時，選擇具有良好熱導性能的磁芯材料，以提高其散熱性能。

 2. 改善散熱設計

為了降低貼片電感的工作溫度，可以通過改善整體散熱設計來縮短熱量積累時間。增加電感與其他元件的間距、采用導熱材料以及優化電路板布局，都能有效提高散熱效果。

 3. 實施溫度監測

在關鍵電子設備中，考慮在電路中實施溫度監測系統，通過傳感器實時監控電感的溫度狀況。一旦檢測到溫度異常升高，可以及時采取措施，如限流、斷電等。

 4. 定期維護和檢查

定期維護和檢查貼片電感及其周圍環境，可以及早發現潛在的過熱問題，采取必要的保養措施。此外，定期清潔電路板上的灰塵和污垢，有助于保持良好的散熱性能

 結論

貼片電感在電子設備中起著不可或缺的作用，但溫度過高是影響其性能和可靠性的主要因素之一。通過深入分析貼片電感溫度過高的成因、影響以及應對措施，電子工程師可以采取相應的設計和管理策略，確保設備的正常運作和長久使用。同時，隨著材料科學和熱管理技術的不斷進步，未來貼片電感的性能和熱穩定性也將不斷提升，為高性能電子設備的可靠性奠定基礎。
