貼片磁膠電感的工作原理與應用全解析

在現代電子設備中，貼片磁膠電感是不可或缺的組件之一。它們的性能直接影響到電子產品的穩定性與信號質量。因此，了解貼片磁膠電感的工作原理及其廣泛應用，將為從事電子行業的人員提供重要的參考和指導。

 一、貼片磁膠電感的基本概念

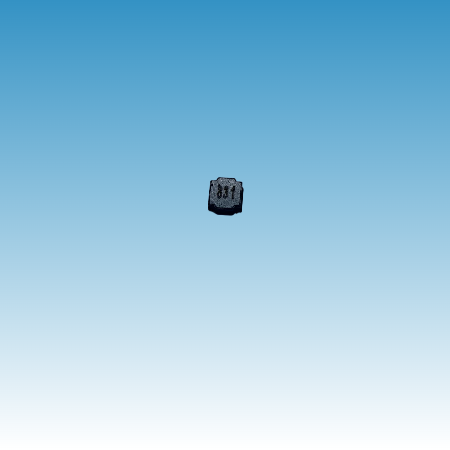

貼片磁膠電感，通常被稱為SMD電感（Surface Mount Device Inductor），是指采用貼片技術（表面貼裝技術）生產的小型電感器。電感器作為被動元件，在電路中主要用于儲存電能，濾波電流，濾波和諧振等功能。與傳統的插腳電感相比，貼片電感在體積上更小，更適合高密度的現代電子產品設計。

 二、工作原理

貼片磁膠電感的工作原理基于電磁感應的基本原理。當電流通過電感線圈時，會在周圍產生一個磁場。當電流變化時，這個磁場也會隨之變化，從而在電感內部產生電動勢，抵抗電流的變化。這個現象稱為自感應，因此，電感在電路中起到了滯后電流變化的一種作用。

1. 電感的基本參數

   在討論工作原理時，幾個關鍵參數不可忽視，包括電感量（L）、直流電阻（DCR）、額定電流和自諧頻率等。其中，電感量單位為亨利（H），表示儲存磁能的能力；直流電阻則影響電感在工作時的功耗；而額定電流則是電感安全工作的峰值電流

2. 制造材料與結構

   貼片磁膠電感通常由磁性材料（如鐵氧體）和導線（銅線或鎳鉻合金）構成。磁性材料能夠提高電感的幾何效應，從而增加電感量。同時，貼片電感的結構一般為矩形或者圓形，這種設計不僅優化了電流的路徑，在程度地減小了電感的尺寸。

3. 電流和電壓的關系

   當電感中的電流流動時，電壓會呈現瞬時變化的特性，這就是自感的典型表現。根據法拉第電磁感應定律，感應電動勢（E）與電感量（L）和電流變化率（/dt）成正比：E = -L  (/dt)。這說明電流變化越快，電感產生的感應電動勢就越大。

 三、貼片磁膠電感的種類

貼片磁膠電感種類繁多，主要分為以下幾類：

1. 固定電感

   這些電感的電感值是固定的，通常用于調諧及濾波電路。

2. 可變電感

   可變電感的電感值可以調節，適合需要頻繁調整參數的電路。

3. 共模電感

   主要用于濾波共模噪聲，通常應用在數據通信和音頻設備中。

4. 分離式電感

   這種電感可以將多條線圈分離開來，適用于一些特殊的電路設計需求。

 四、貼片磁膠電感的應用領域

貼片磁膠電感廣泛應用于各種電子設備中，以下是一些主要的應用領域：

1. 手機與移動設備

   隨著智能手機功能的增多，電源管理和信號處理顯得尤為重要。貼片磁膠電感在濾波器、電源管理IC等關鍵部件中扮演著重要角色，為設備提供可靠的電源和信號完整性。

2. 家用電器

   現代家電中，如洗衣機、空調等，貼片電感用于控制系統與電源轉換，在確保設備高效運行的同時，減少電磁干擾。

3. 計算機及網絡設備

   計算機主板、路由器等網絡設備也離不開貼片磁膠電感。它們用于電源轉換和信號傳輸，確保數據的穩定與安全。

4. 汽車電子

   隨著汽車電子化的發展，貼片磁膠電感在電池管理系統、發動機控制、傳感器等領域，承擔著關鍵的功能，確保汽車的安全與性能。

5. 醫療設備

   貼片磁膠電感在醫療電子設備中的應用愈加廣泛，主要用于信號處理、監測與控制系統等，保障醫療設備的精確與可靠。

 五、選擇與應用貼片磁膠電感的注意事項

在選擇貼片磁膠電感時，需要考慮多個因素以確保其適用于特定的應用場景：

1. 電感量和直流電阻

   根據電路設計需求，選擇合適的電感量和適合的功耗通過配置直流電阻。

2. 頻率特性

   在高頻應用中，需要考量電感的自諧頻率，以及在特定頻率下的表現。

3. 封裝尺寸

   現代電子設備對空間的要求越來越嚴格，選擇適當?shù)姆庋b尺寸是確保產品設計的關鍵。

4. 溫度系數與工作環境

   在極端溫度環境下運行的電感需具備良好的溫度特性，以維持性能的穩定性。

 六、未來發展趨勢

隨著技術的進步，貼片磁膠電感的研發也面臨新的挑戰和機遇。未來的發展趨勢大致分為以下幾方面：

1. 更小型化和高效率

   改善生產工藝和材料技術以實現更小尺寸和更高效率的貼片電感，以適應更為緊湊的電子設計。

2. 集成化

   通過集成電路和功能的耦合，發展出多功能的電感器，降低設備復雜度的同時減少空間占用。

3. 環保材料的使用

   在材料的科學探索上，越來越關注環保材料的使用，以符合可持續發展的要求。

 結論

綜上所述，貼片磁膠電感作為現代電子設備中不可或缺的元件，其工作原理、實際應用及未來的發展趨勢，都是設計師和工程師們需要深入了解的核心內容。隨著電子技術的不斷進步，貼片磁膠電感將發揮更加重要的作用，為各類電子產品的性能提升和可靠性保障提供助力。
